AIUTO PER SCHEDA GAME ELF 619

[Zecca#55]

Buonasera signori, io non sono assolutamente un mago di elettronica, cabinati, schede e giochi vari ma, sono riuscito a sistemare un cabinato annoi '90, pulirlo e trovare grazie ad un amico l'immagine sullo schermo. Ho deciso di prendere una scheda game elf 619, l'ho montata, visualizza tutte le schermate iniziali, audio ottimo e parte il countdown per la selezione dei giochi ma...non risponde ai joystick, alla pulsantiera ed alla gettoniera. Ho provato a tenere premuto il tasto S1 della scheda e si riavvia, ho provato a decifrare quello che c'è scritto nel manuale ma non capisco un granchè di elettronica varia...qualche buona anima può darmi un grosso aiuto cosicchè possa giocare con Ghost'n Goblins, WWF ecc ecc??? Grazie a chiunque riesca a darmi un aiuto.

[Mikidaffy1983]

Ciao Zecca
Hai controllato il cablaggio del tuo mobile se è jamma?
Il pinout standar jamma è questo:

http://chrisevans3d.com/hardware/xbox/jamma_pinout.gif

Inizia con un tester a controllare dal pin 17 al pin 24 che corrispondi allo schema che ti ho linkato.
Poi controlla con il pinout della tua scheda 619 in 1 se corrisponde allo standar jamma..

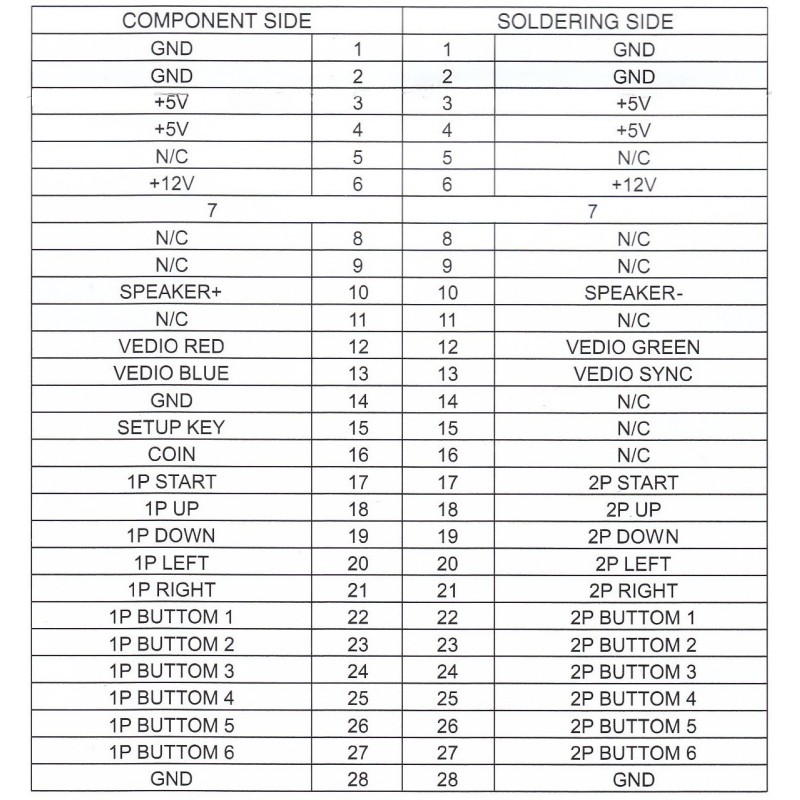

Non conoscendola ho dato un occhiata sulla rete e ho trovato questo:

http://jammastar.com/300-tm_thickbox_de ... 9-in-1.jpg
Comunque per sicurezza controlla sul manuale

Se fosse questo pinout adottato dalla tua scheda il pin 27 non corrisponde allo standard e potrebbe essere questo il problema.
....e poi ho notato che ancora non ti sei presentato passa nella sezione apposita e fallo

[Zecca#55]

Grazie mille Mikydaffy, ora cercherò di decifrare un pò tutto...spero di riuscire a fare qualcosa altrimenti chiederò un aiuto a chiunque possa darmi una mano senza distruggere tutto.
Ora provvedo anche a presentarmi sul forum...grazie mille!!!
