Re: Mio bartop
Inviato: 20/09/2024, 15:08
da Prexure69
niente
alla fne ho comprato un cavo vga, speriamo bene.
sul sito spagnolo, dice 15 giorni per prepararlo e 1 settimana per spedirlo
nel frattempo

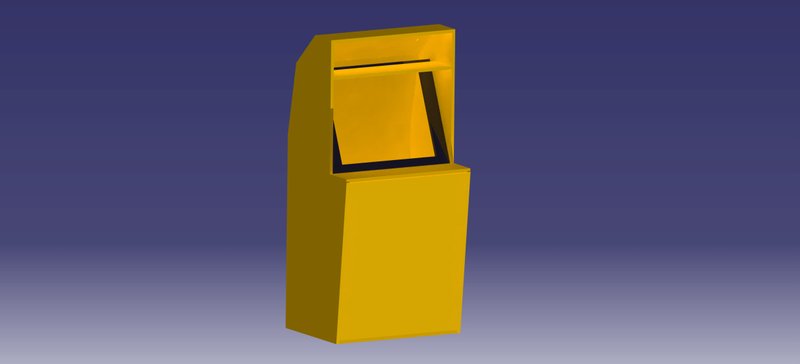

questo è il protipo del cabinato che ho in mente di costruire
ovviamente sono da rivedere le misure piu nel dettaglio
1
2
Re: Mio bartop
Inviato: 20/09/2024, 23:38
da DigDug
C'era un thread con le misure del magic. Decisamente più affascinante e più vicino a noi di sta roba qui.
https://www.arcadeitalia.net/viewtopic.php?f=67&t=9236
Re: Mio bartop
Inviato: 11/10/2024, 20:03
da Prexure69
https://streamable.com/a1if2f
è arrivaot il cavo ma fa questo scherzo al tv, costantemtne appare e scompare la scritta AV come se qualucno stessse forzando il comando per accedere ad av
poi se metto i canali normali c'è un disturbo, vedo l'immagine che passa dalla scart
script batocera 15khz
tv mivar
Re: Mio bartop
Inviato: 11/10/2024, 23:07
da jahpohke
L'ultimo link che hai messo è un link su eBay, che cavo vga spagnolo hai comprato alla fine?
Re: Mio bartop
Inviato: 11/10/2024, 23:14
da Prexure69
jahpohke ha scritto: ↑11/10/2024, 23:07
L'ultimo link che hai messo è un link su eBay, che cavo vga spagnolo hai comprato alla fine?
Su retrocable
Un vga scart rgb con usb e cavo audio
Ma l'hai visto il ivdeo?
Re: Mio bartop
Inviato: 11/10/2024, 23:32
da Prexure69
jahpohke ha scritto: ↑11/10/2024, 23:07
L'ultimo link che hai messo è un link su eBay, che cavo vga spagnolo hai comprato alla fine?
https://retrocables.es/es/pc/55-cable-r ... t-vga.html#
questo è il cavo che ho preso, l'immagine a video si visualizza, ma rimane quel disturbante AV lampeggiante in alto a sx come se stessi col telecomando a schiacciare AV, se levo la scart allora rimane fissa.
Inoltre se passo sui canali antenna, si vede il segnale scart, ondeggiante, è un disturbo.
come fa la scart a visualizzarsi sovrapponendosi ai canli tv?
Re: Mio bartop
Inviato: 12/10/2024, 9:09
da jahpohke
Il Mivar 14p1 con batocera e quel cavo deve funzionare quindi bisogna capire un po' di cose per esclusione: il quel TV fa così quando la sinc è fuori specifica.(Me lo fa anche con una vecchia pong console e inietta il video composito direttamente senza amo).
Il discorso della sovrapposizione canali è normale in quasi tutti i vecchi TV, sicuramente in tutti i Mivar.
Se lanci un gioco tipo NES?
Dal pin 13 VGA al 20scart e anche dal 14 sempre al 20, hai 1kohm?
Hai provato con altro TV?
Re: Mio bartop
Inviato: 12/10/2024, 17:56
da Prexure69
jahpohke ha scritto: ↑12/10/2024, 9:09
Il Mivar 14p1 con batocera e quel cavo deve funzionare quindi bisogna capire un po' di cose per esclusione: il quel TV fa così quando la sinc è fuori specifica.(Me lo fa anche con una vecchia pong console e inietta il video composito direttamente senza amo).
Il discorso della sovrapposizione canali è normale in quasi tutti i vecchi TV, sicuramente in tutti i Mivar.
Se lanci un gioco tipo NES?
Dal pin 13 VGA al 20scart e anche dal 14 sempre al 20, hai 1kohm?
Hai provato con altro TV?
Non mi sono spiegato bene, andavo di fretta
A vedere si vede, il problema sta nel fatto che la scritta.AV lampeggia in continuo, come se qualcuno stesse schiacciando tante volte il tasto av sul telecomando ( per capirci )
Il cavo è dotato di 2 resistenze da 1kohm per le sincronie e una da 100 per i 5v dall usb per attivare l'uscita rgb
L'ho aperto e ho verificato i cablaggi
Ho provato la playstation 1 con un tro cavo ovviamente e non presenta questo problema, è pur vero che sulla ps1 ho un cabo con uscita composita e non rgb.
Re: Mio bartop
Inviato: 12/10/2024, 18:26
da jahpohke
Prexure69 ha scritto: ↑12/10/2024, 17:56
Non mi sono spiegato bene, andavo di fretta
A vedere si vede, il problema sta nel fatto che la scritta.AV lampeggia in continuo, come se qualcuno stesse schiacciando tante volte il tasto av sul telecomando ( per capirci )
Il cavo è dotato di 2 resistenze da 1kohm per le sincronie e una da 100 per i 5v dall usb per attivare l'uscita rgb
L'ho aperto e ho verificato i cablaggi
Ho capito benissimo invece , ripeto, per me Ti compare perché il segnale sul pin20 non è stabile e non credo proprio che si possa togliere l'osd del chip video tda88xx che ti fa scrivere AV. Non ho mai provato a isolare il PIN del teletext su questo modello per necessità (R69 da alzare) o cercare se nel menu' di servizio sw puoi escluderlo: forse altri ti aiuteranno meglio su questa cosa così specifica.
.
Oltre quanto suggerito puoi provare con uno stripper di sync (lm1881 mi pare così a braccio) se proprio vuoi insistere con quel setup. Io proverei come sopra con un altro TV o con un apparecchio in RGB.
Re: Mio bartop
Inviato: 12/10/2024, 21:13
da Prexure69
jahpohke ha scritto: ↑12/10/2024, 18:26
Prexure69 ha scritto: ↑12/10/2024, 17:56
Non mi sono spiegato bene, andavo di fretta
A vedere si vede, il problema sta nel fatto che la scritta.AV lampeggia in continuo, come se qualcuno stesse schiacciando tante volte il tasto av sul telecomando ( per capirci )
Il cavo è dotato di 2 resistenze da 1kohm per le sincronie e una da 100 per i 5v dall usb per attivare l'uscita rgb
L'ho aperto e ho verificato i cablaggi
Ho capito benissimo invece , ripeto, per me Ti compare perché il segnale sul pin20 non è stabile e non credo proprio che si possa togliere l'osd del chip video tda88xx che ti fa scrivere AV. Non ho mai provato a isolare il PIN del teletext su questo modello per necessità (R69 da alzare) o cercare se nel menu' di servizio sw puoi escluderlo: forse altri ti aiuteranno meglio su questa cosa così specifica.
.
Oltre quanto suggerito puoi provare con uno stripper di sync (lm1881 mi pare così a braccio) se proprio vuoi insistere con quel setup. Io proverei come sopra con un altro TV o con un apparecchio in RGB.
non lo so il cavo è fatto secondo gli schermi, le resiste ci stanno
se non è stabile o è fottuta la scheda grafica o altirmenti non saprei proprio
il pin 16 per il blank dell'rgb puo centrare qualcosa?
non ho altri dispositivi da provare e cavi rgb.
Re: Mio bartop
Inviato: 12/10/2024, 21:17
da jahpohke
Prexure69 ha scritto: ↑12/10/2024, 21:13
il pin 16 per il blank dell'rgb puo centrare qualcosa?
Quello è ok
Re: Mio bartop
Inviato: 13/10/2024, 9:44
da Tox Nox Fox
viewtopic.php?f=17&t=28142
È un problema che a volte si presenta
Re: Mio bartop
Inviato: 13/10/2024, 14:06
da Prexure69
allora ho letto la discussione, ma credo di aver capito che a loro rimanga fissa mentre a me lampeggia non so se siano la stessa cosa
Re: Mio bartop
Inviato: 13/10/2024, 14:09
da Tox Nox Fox
Probabilmente sì
Ci vorrebbe un tecnico tipo @elmet o @soyl che conoscano come lavorano quei telai per averne certezza
Re: Mio bartop
Inviato: 13/10/2024, 15:07
da soyl
Ma il filo 5V USB va prima all'8 della scart e tra 8 e 16 c'è la resistenza? Se lo rifai come 5V USB---resistenza---scart 16 (lasciando l'8 libero) e usi il telecomando per andare in AV, la scritta si comporta normalmente?
Re: Mio bartop
Inviato: 13/10/2024, 18:42
da Prexure69
soyl ha scritto: ↑13/10/2024, 15:07
Ma il filo 5V USB va prima all'8 della scart e tra 8 e 16 c'è la resistenza? Se lo rifai come 5V USB---resistenza---scart 16 (lasciando l'8 libero) e usi il telecomando per andare in AV, la scritta si comporta normalmente?
ciao
non c'è nulla sull'8, infatti devo cambiare a mano.
Il filo da 5v va sul 16 con una resistenza da 100 , credo serva per abilitare l'rgb
Re: Mio bartop
Inviato: 13/10/2024, 21:59
da elmet
La tensione usb per pin 16 chi la genera? Se per caso fosse poco stabile la tv percepisce un leggero e continuo cambiamento di commutazione e il micro attiva l'osd, una ipotesi ma da prendere con le pinze, invece inserisci i 12v al pin 8 da avere la commutazione av automaticamente e vedi se il difetto si presenta ancora.
Re: Mio bartop
Inviato: 14/10/2024, 9:27
da soyl
Sì, manda un filo giallo dell'alimentatore ATX al pin 8 e salda una resistenza da 470 tra 8 e 16.
