Ciao a tutti, storia anomala: dopo 3 settimane in cui il cab è rimasto fermo in attesa del trasloco provo a riaccenderlo e il pc interno non da segni di vita. Probabilmente la scheda video mi ha abbandonato (usavo una scheda ATI con CRT Emu driver). Preso dallo sconforto ho sistemato al volo un vecchio PC che ho recuperato con scheda integrata Intel, installando Batocera con script per 15kh e purtroppo dopo aver configurato tutto mi trovo con il monitor che ha come colore predominante il rosso. Allego foto dell'attuale visualizzazione.
Ho provato a muovere i trimmer del rosso ma la situazione resta simile, anche portando il trimmer completamente a destra c'è un miglioramento ma il rosso resta il colore principale. Prima del trasloco (e con il vecchio pc) non ho mai avuto problemi di colori e/o visualizzazioni. Giusto un altro dettaglio, penso che il vecchio pc sia morto a causa di qualche corrente di dispersione che continuo ad avere sul cavo VGA collegato alla JAMMASD (se non collego anche il cavo della tastiera sul monitor non vedo praticamente nulla). Qualcuno di voi può aiutarmi? Grazie

Probabile guasto del finale TR201. E' un transistor NPN quindi semplice da controllare con il tester in provadiodi oppure si può anche scambiare di posizione con uno degli altri due finali TR202 e TR203 per vedere se il problema si trasferisce su quelli (quindi schermo verde o blu).

Innanzitutto grazie mille per la risposta rapidissima, quindi escluderesti un problema dovuto al nuovo pc, giusto? più tardi scarico lo schermo e provo a scollegare il transistor... secondo voi può valerne la pena a cambiare tutti e 3 i transistor?

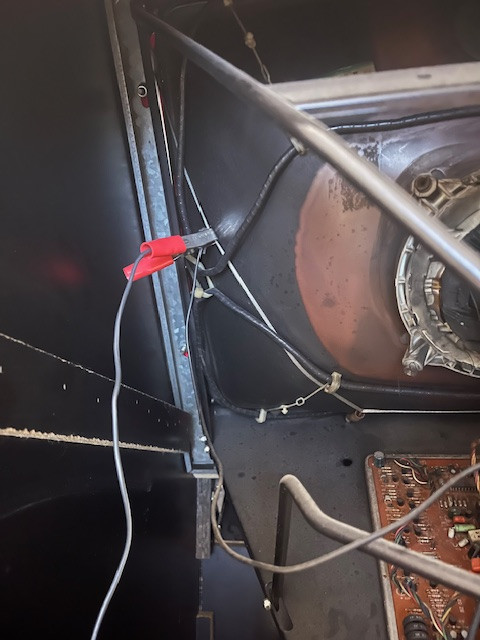

EDIT: altra domanda, visto che non metto mani al monitor da una decina di anni (e ho sempre una paura incredibile) Per scaricare la tensione la pinza a coccodrillo va collegata alla treccia come nella foto o va collegata al telaio del monitor? grazie

soyl ha scritto: ↑28/04/2025, 15:22 Probabile guasto del finale TR201. E' un transistor NPN quindi semplice da controllare con il tester in provadiodi oppure si può anche scambiare di posizione con uno degli altri due finali TR202 e TR203 per vedere se il problema si trasferisce su quelli (quindi schermo verde o blu).

sono d'accordo probabilmente il problema è lì, prova anche a muoverli un po' e vedi se il colore ti torna. Io su un vecchio Sony ho sistemato soltanto muovendoli un po'. In quel caso rifai magari solo la saldatura.

Purtroppo ho sostituito i tre transistor (tr201, tr202 e tr203) ma il problema persiste

Dissalda un capo della R213 e guarda se il rosso va via.

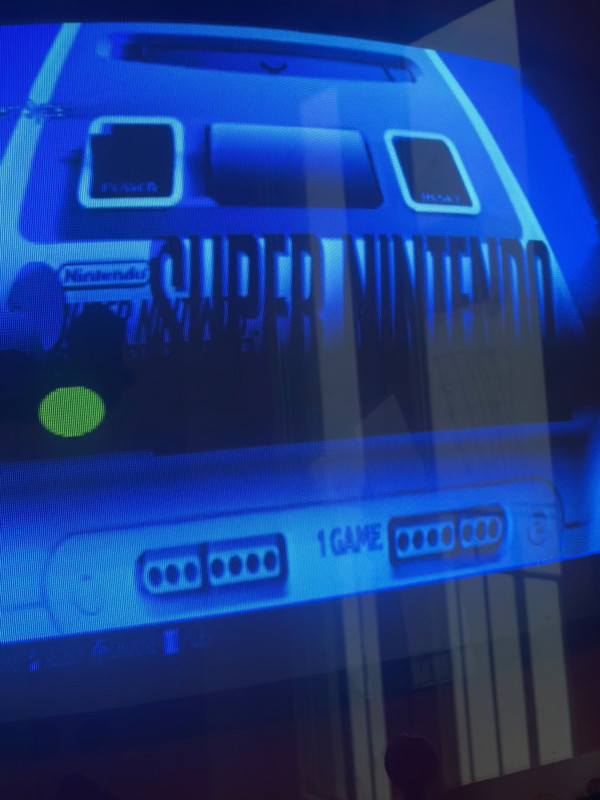

Ho dissaldato un capo della R213 e il rosso è completamente sparito, allego foto della situazione attuale:

Ho provato a misurare il voltaggio sul pettine jamma in corrispondenza dei pin R, G e B con pc e monitor accesi. Mi trovo con B e G che oscillano tra i 0.5v e 0.8v e il voltaggio di R fisso a 4.5V. Quel R così diverso dagli altri è un po' sospetto, che ne pensate? I voltaggi sul connettore VGA per R, G e B sono circa 0.4V per tutti e 3

rdb89 ha scritto: ↑29/04/2025, 15:19 Ho provato a misurare il voltaggio sul pettine jamma in corrispondenza dei pin R, G e B con pc e monitor accesi. Mi trovo con B e G che oscillano tra i 0.5v e 0.8v e il voltaggio di R fisso a 4.5V. Quel R così diverso dagli altri è un po' sospetto, che ne pensate? I voltaggi sul connettore VGA per R, G e B sono circa 0.4V per tutti e 3

il problema dovrebbe essere legato a quel valore di 4,5V. se separi la jammasd dal connettore jamma lo schermo mantiene la tonalità rossa? fai le stesse misure con connettore jamma staccato e vedi su quale lato sono presenti i 4,5V. se sono sulla jammasd prova a vedere le tensioni RGB sul connettore VGA (pin1=R, pin2=G, pin3=B)

grazie per la risposta rapidissima se separo il connettore dalla jammasd vedo lo schermo completamente nero, non mi sembra di vedere sfumature di rosso. I valori sulla vga in uscita oscillano tra 0.3 e 0.5v per R, G e B. Con pettine jamma scollegato mi trovo su G e B tensioni tra 0.2 e 0.7, su R mi trovo 4.5v

rdb89 ha scritto: ↑29/04/2025, 17:20 Con pettine jamma scollegato mi trovo su G e B tensioni tra 0.2 e 0.7, su R mi trovo 4.5v

immagino lato jammasd, giusto? se è così, ho paura che ci sia un difetto sull'amplificatore video della jammasd o qualche resistenza a lui legata. hai la versione usb o ps/2?

rileggendo però c'è qualcosa che non torna, sul connettore VGA hai dei valori tra 0.3 e 0.5 mentre sul connettore jamma, tranne che per R, hai dei valori simili. forse c'è un errore di misura ma sul connettore jamma dovrebbero esserci dei valori circa 5 volte più grandi

Riporto tutte le misure appena prese

- Pinout VGA: 1-> 0.10v-0.16v, 2-> 0.15-0.20v, 3-> 0.15-0.20v

- Jammasd con pettine scollegato dal cabinato:
R-> 4,7v, B-> 0.7v, G ->0.8V

La scheda è una jammasd versione ps2

ok, ora i valori hanno un senso. controlla a sistema spento che la R47 sia 1Kohm e R49 sia 220ohm. siccome sono collegate ad altri componenti confronta i valori con R58 e R59 che sono le equivalenti sul verde

Appena testati, i valori sono quelli. Non ho trovato però R58 sulla scheda

rdb89 ha scritto: ↑29/04/2025, 19:08 Appena testati, i valori sono quelli. Non ho trovato però R58 sulla scheda

Per favore, aggiorna l'avatar di default dalle opzioni del profilo

rdb89 ha scritto: ↑29/04/2025, 19:08 Appena testati, i valori sono quelli. Non ho trovato però R58 sulla scheda

hai ragione di R58 si vede solo la R e sta tra R59 e C22. in alternativa puoi vedere R66. a me quelle resistenze misurano 676ohm, sempre perchè la lettura del multimetro viene influenzata dall'integrato a cui sono collegate. se la R58 misura giusto 1K forse si è interrotto il collegamento con l'amplificatore. controlla che risulti collegata tra pin8 e pin9 di U1.
ho appena visto il tuo PM ma quindi se mi dici che non funzionano anche i tasti potrebbe aver avuto altri danni. il led D9 lampeggia più lentamente (circa una volta al secondo) rispetto a prima?
