Monitor Electronic System, che frequenza?

[Ado64]

Salve a tutti, ho un cabinato ok baby prodotto in Italia e sto lavorando in questi giorni per farlo diventare mamecab.
Questo cabinato ha un monitor 28 pollici della electronic system. Una volta collegato al PC con gli emudriver (quindi con un segnale di 15Khz) mi sono accorto che vedo tutto un pò sfocato, con luminosita non uniforme e con contrasto traballante (se invece lo collego alla scheda jamma del gioco si vede che è una meraviglia!), ho provato anche ad impostarlo da dietro con le manopoline (anche quelle sul trasformatore) ma non è cambiato molto, al che mi è venuto un dubbio: non è che questo monitor va a 25Khz??

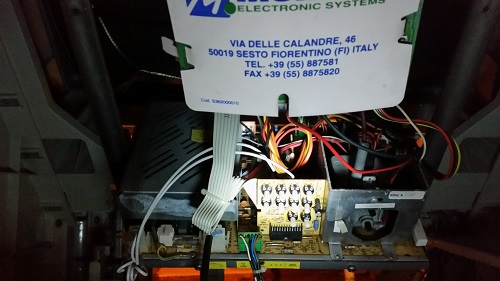

Nel thread in questa sezione che aiuta a riconoscere il proprio monitor ho visto che assomiglia in modo incredibile all' Hantarex Polo Star Series 15-38K (che dovrebbe essere appunto 25khz). Nel mio purtroppo la targhetta che dovrebbe riportare l'indicazione è stata strappata, vi metto una foto:



come faccio a sapere se effettivamente questo monitor lavora a 25khz invece che 15? In caso sia effettivamente così, cioè lavori a 25khz, con gli emudriver riesco a forzare anche questa frequanza oppure devo usare un programma esterno tipo power strip?

grazie a tutti

[PaTrYcK]

Se lavorasse a 25khz l'immagine non avrebbe i problemi da te indicati ma avresti un immagine fuori frequenza...
Verifica che la risoluzione che stai utilizzando sia ok, sei a 640x480?

[Ado64]

Si sono a 640x480 a 60Hz. LA cosa che mi manda in bestia e che con la scheda jamma si vede che è una meraviglia!

Mi confermi che l'Hantarex Polo Star Series 15-38K lavora a 25Hz? vedendo le foto sono davvero molto simili (direi quasi identici se non fosse per qualche picolo detaglio) e facendo un giro su google ho visto che la Electronic System ai tempi acquisì la defunta Hantarex con tutti i suoi ingegneri, quindi non mi stupirei se il mio monitor sia una versione dell'Hantarex Polo Star Series 15-38K con un marchio differente...
Se avessi la certezza che deve andare a 25Hz almeno potrei portarglielo e poi fare le regolazioni su quella frequenza, ma così ho paura di danneggiarlo

[PaTrYcK]

Gli hantarex polo si assomigliano tutti anche se lavorano a frequenze differenti, se ci dici il codice del tubo o fai una foto all'elettronica si potrebbe risalire al tuo modello esatto, in ogni caso il tuo sta lavorando sicuramente a 15khz, l'immagine la vedi non perfetta perche sei a 640x480 quindi immagine interlacciata, se utilizzi una risoluzione piu bassa dovresti avere stessa resa che hai xon la scheda jamma, prova ad esempio ad avviare un vecchio gioco da mame

[Ado64]

Grazie PaTrYcK, il codice del tubo dovrebbe essere questo: S362000010

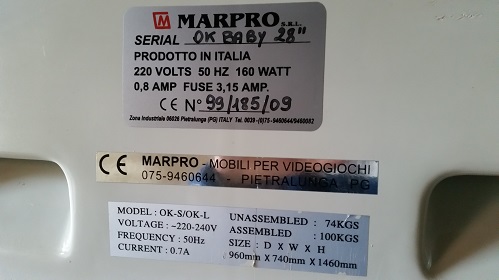

Vedo dietro il cabinato che c'è questa targhetta:



dal che mi è venuto in mente che forse il problema sono i 60Hz di refresh del monitor visto che li c'è scritto 50Hz.
Ho provato a cambiarla tramite windows (ma la minima e 60Hz) e tramite power strip (ma non mi riconosce il monitor e non me lo fa fare), conosci un modo alternativo per forzarla?

[PaTrYcK]

Quel codice nn mi dice nulla, dovrebbe iniziare per A68...
per forzare il segnale usa una classica scheda ati, il tuo pc ha uno slot agp o pci?
Usa soft15khz e butta power strip

[Ado64]

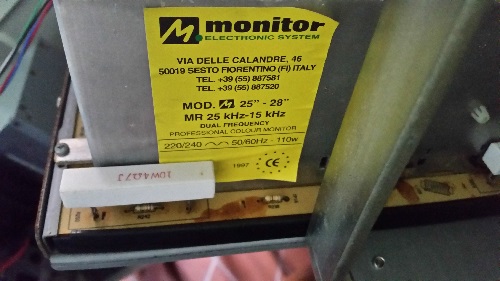

Grazie PaTrYcK, non ho trovato niente che inizi con A68 però guardando meglio ho visto un'etichetta nascosta a fianco al trasformatore della scheda del monitor:



Il mio modello è 28 pollici, da quello che dice dovrebbe essere dual frequency (25Khz/15Khz) e dovrebbe supportare sia 50Hz che 60Hz (qui si contraddice con quello che sta scritto dietro il mobile dove cè frequency=50Hz) di vertical refresh? però non si capisce quali sono gli accoppiamenti consigliati... io adesso sto a 15Khz e 60Hz e si vede molto male

Io ho una ati 9250 con gli emudriver 6.5, con soft15Khz è possibile impostare anche il refresh del monitor a valori custom?

[Ado64]

forse ho trovato anche il codice del tubo! dovrebbe essere questo: A66P1E50X05

[antoniomauro]

i 50hz riportati dietro al mobile fanno riferimento alla tensione della rete elettrica non alle caratteristiche del monitor

[PaTrYcK]

Esatto, inoltre hai un bifrequenza 15/25khz, la scheda video che hai va bvenissimo con soft15khz, leggi qui x installazione e relativi driver:

viewtopic.php?f=18&t=2115&hilit=tutorial+soft15khz

[Ado64]

Ragazzi purtroppo la situazione è degenerata, il monitor mi ha abbandonato e la cosa più allucinante è che non so spiegarmi il perchè
Le specifiche del mio monitor le ho già postate in precedenza, avevo in mezzo una jammasd con il jumper a 15khz e un PC con una ATI Radeon 9250 con gli emu driver caricati.
Avevo già parlato dei problemi di visualizzazione che mi affligevano, fortunatamente sono riuscito a fare un video prima che il monitor spirasse del tutto!

http://www.accordi.org/imghost/video.mp4

fondamentalmente avevo questi tre problemi:

1) il monitor scuro e quella striscia in alto a luminosità massima (la manopola della luminosità era quasi al massimo)
2) le scritte leggermente sfocate: un pò avevo risolto agendo su una delle due manopole del trasformatore, ma nonostante l'avessi girato al massimo era rimasta un pò di sfocatura
3) un leggero "lampeggiamento" di contrasto, che forse dal video non si nota. Non riguardava tutto il monitor, la striscia luminosa in alto ne era esente, ma era davvero fastidiosa.

Ad un certo punto, dopo un pò che ci smanettavo senza aver cambiato nulla di rilevante, spegnendo il PC e riaccendendolo, il monitor è rimasto completamente nero e dalla scheda sua scheda veniva fuori questo sibilo intermittente:

http://www.accordi.org/imghost/1.wav

Adesso ho smontato tutto e domani lo porterò ad un centro assistenza per farmelo riparare, ma il mio vero problema adesso è sapere... che diavolo è successo?
Non vorrei che una volta riparato, mi ricapiti esattamente la stessa cosa, insoma ho paura che la causa del guasto possa essere in qualche modo legata al fatto che gli ho attaccato il pc!

Visto che qualche giorno fa lo avevo attaccato alla scheda jamma è si vedeva tutto divinamente, mentre quando ci ho messo il PC si è sempre visto una schifezza, mi chiedo: il fatto che con il PC si vedeva malissimo era un sintomo di una qualche sofferenza che poi lo ha portato alla morte??

Vi prego aiutatemi a capire meglio, perchè io non so più che pesci prendere

[raffuzzo53]

i sintomi che hai descritto sembrano del trasformatore eat che ti stava abbandonando, poi dalla foto si vede che c'è il trasformatore eat bianco e questo rafforza la mia tesi.
per quanto riguarda il tremolio potrebbe esserci da fare una modifica sullo chassis,fallo presente a chi lo porti,sempre che conoscono il problema.

[Ado64]

Ciao raffuzzo, in effetti anche io penso che sia il trasformatore, non mi spiego solo perché con la scheda jamma si vedeva benissimo.

Riguardo allo chassis di che modifiche si tratta in particolare?

[raffuzzo53]

penso che il guasto sia quasi una coincidenza,nel senso che quei trasformatori fanno schifo e sicuramente è bastato un po' di fuori frequenza e lo sforzo a anticipato la morte,come diceva mio nipote dopo aver rotto qualcosa, "era per la strada", le modifiche da fare è di cambiare alcuni componenti sui sincronismi.
essendo il tuo un 15-25kz, bisogna vedere che componenti monta,
controlla la capacità del tecnico e la spesa che ti propone,io prendo 60 euro compresa la modifica e revisione completa,conosco la marca, ho i ricambi e gli chassis nuovi a 15kz.

[Ado64]

hai pm

[tigertech]

Ciao, riesumo questo post, perché anch'io ho avuto lo stesso tuo problema di monitor guasto. Stesso monitor identico e stesso sibilo intermittente.
Sei riuscito a risolvere il problema?

[xbrunox]

Ciao riesumo anche io questo post ho un monitor credo identico al tuo. Come si setta la frequenza sul monitor? La riconosce in autonatico o va configurato qualcosa?

[raffuzzo53]

i 15-25kz della Semio,sono di 2 tipi,il manuale e l'automatico,l'automatico si adegua al segnale che gli mandi,il manuale invece devi spostare due ponticelli.

[xbrunox]

Grazie mille! come faccio però a capire quale è? E quali sono I ponticelli? Se hai link di eventuali manuali leggo e mi acculturo volentier!

[raffuzzo53]

se posti la foto dell'elettronica te lo dico io che modello è
