Problema Video JammASD

[NeosDakkar]

Inizio precisando che ho testato la scheda jammasd con due diversi cabinati (e relativi monitor) più un ulteriore monitor esterno, avendo usato due cabinati escudo il problema di collegamenti o falsi contatti sugli stessi, tanto più che entrambi funzionano perfettamente collegati ad una pcb o alla playstation2.

I led della scheda sono "giusti" cioè quello verde lampeggiante fa circa 5 lampeggi al secondo, mentre i due (verde e arancio) vicini al collegamento video sono accesi fissi, il problema è che dalla jammasd non esce alcun segnale video

Tutti e 3 i monitor (settati sia a 15 che a 25khz e relativo ponticello sulla jammasd) oscillano liberi.... le classiche righe orizzontali senza nessunissimo disturbo, che la scheda sia collegata o meno al monitor non cambia assolutamente nulla...

Due dei monitor testati sono Nanao ms8-26, il terzo non l'ho smontato ma funzionando con la playsation2 lo do per sicuro a 15khz.


Uso soft15khz per abbasare la frequenza, e si per disperazione ho provato anche a 31khz, nessuna differenza.


L'unico particolare che posso aggiungere, anche se non credo sia importante, e che avendo la tastiera collegata tramite la jammasd quando ho provato a scrivere mi teneva schiacciato il tasto " 6 " poi durante una prova sul frontend funzionavano però le frecce su/giu il control+alt+canc l'invio/enter ma non l'alt+tab.

Non so davvero più dove sbattere la testa..... possibile che sia difettosa la scheda?

[NeosDakkar]

Picerno ?
Patryck?

Nessuno nessuno??

[NeosDakkar]

Heeeeeeelp

Sent from my GT-I9000 using Tapatalk 4 Beta

[picerno]

cominciamo con il problema video, poi passiamo ai controlli.
in che senso i monitor oscillano liberi? se non c'è segnale video dovresti vedere una schermata nera o no?
i due led vicino al connettore VGA si accendono entrambi immediatamente o si accende prima il giallo all'accensione del PC e poi il verde dopo l'avvio di windows?
raccomando di effettuare i collegamenti (e settaggi del jumper video) quando il tutto non è alimentato.
hai controllato che il PC si avvii regolarmente?

[NeosDakkar]

Oscillano "liberi" nel senso che passano delle righe orizzontali di continuo, con o senza scheda collegata.
La schermata nera non l'ho mai vista, sempre la schermata con le righe che passano (su/giù o giù/su non mi ricordo) se collego la PCB però il tutto funziona normalmente.

Si si accende prima un led vicino al collegamento video e successivamente dopo l'avvio di win e quindi di soft15 anche l'altro.

Tutti i collegamenti senza tensione, jumper compreso, e ho fatto numerosi riavvi del PC e del cab.

Si il PC (settato a 15khz) arriva alla schermata di caricamento di XP e poi diventa nero, usando lo schermo LCD del PC ovvio.
Rimesso a 31 il PC si accende e funziona normalmente.

I controlli sono il meno adesso, l'ho scritto solo perché non vorrei centrasse qualcosa, non credo, ma risulta comunque un anomalia.....



Sent from my GT-I9000 using Tapatalk 4 Beta

[picerno]

Oscillano "liberi" nel senso che passano delle righe orizzontali di continuo, con o senza scheda collegata.
La schermata nera non l'ho mai vista, sempre la schermata con le righe che passano (su/giù o giù/su non mi ricordo) se collego la PCB però il tutto funziona normalmente.

forse è proprio il monitor che si comporta così.

Si si accende prima un led vicino al collegamento video e successivamente dopo l'avvio di win e quindi di soft15 anche l'altro.

Si il PC (settato a 15khz) arriva alla schermata di caricamento di XP e poi diventa nero, usando lo schermo LCD del PC ovvio.
Rimesso a 31 il PC si accende e funziona normalmente.

puoi verificare se, quando lo schermo LCD diventa nero, il PC non si sia bloccato? puoi anche impostare l'avvio automatico di un file mp3.
potrebbe esserci un problema di driver incompatibili con soft15khz

[dR.pRoDiGy]

Non è normale che si vedano quelle linee senza nessun segnale video in ingresso!

[picerno]

Non è normale che si vedano quelle linee senza nessun segnale video in ingresso!

sono daccordo però è anche vero che collegando la PCB tutto funziona regolarmente

[NeosDakkar]

Effettivmente i due nanao fanno l'effetto a righe, mentre il monitor del cab dove è montata la playstation2 resta "nero" anche se si vede che è acceso.
Resta il fatto che con la pcb i nanao funzionano correttamente quindi..... i monitor vanno.... alla jammasd, stando ai led, arriva il segnale video in ingresso e anche a 15khz....

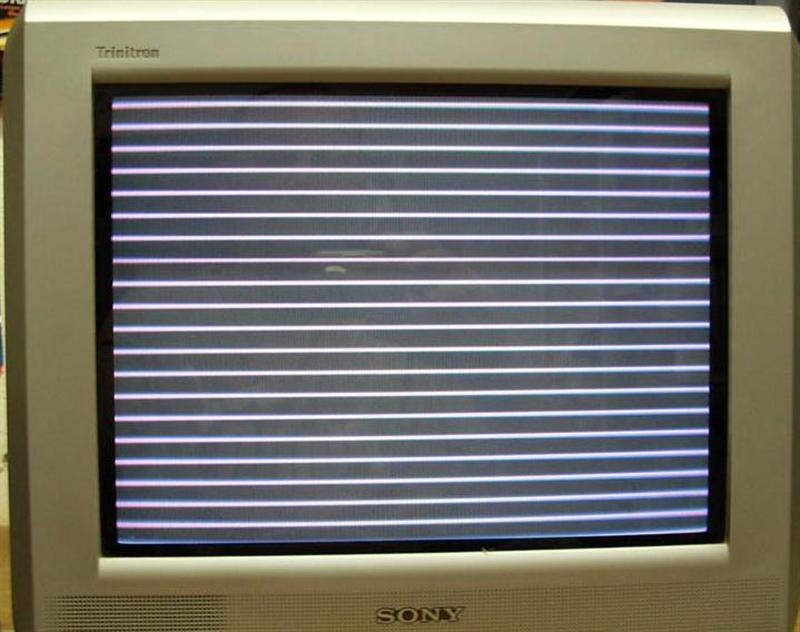

ho trovato una foto "simile" all'effetto che fanno i nanao, si avvicina abbastanza, purtroppo per motivi di spazio non ho il cab a casa, quindi non posso fare una foto reale del problema.

[picerno]

vabbè visto che i monitor funzionano con i giochi jamma, li diamo per buoni. come ti ho scritto controlla se il PC non si blocca al caricamento di windows

[NeosDakkar]

Appena posso provo, ma in questo caso il led che segnala la corretta frequenza impostata sulla jammASD non dovrebbe restare spento? In teoria se win si pianta il segnale continua a uscire a 15khz??

Sent from my GT-I9000 using Tapatalk 4 Beta

[picerno]

Appena posso provo, ma in questo caso il led che segnala la corretta frequenza impostata sulla jammASD non dovrebbe restare spento? In teoria se win si pianta il segnale continua a uscire a 15khz??

la scheda controlla solo il sincronismo orizzontale per valutare se la frequenza è corretta. il sincronismo potrebbe essere presente con tutto il resto bloccato, è già successo.

[NeosDakkar]

Ok
